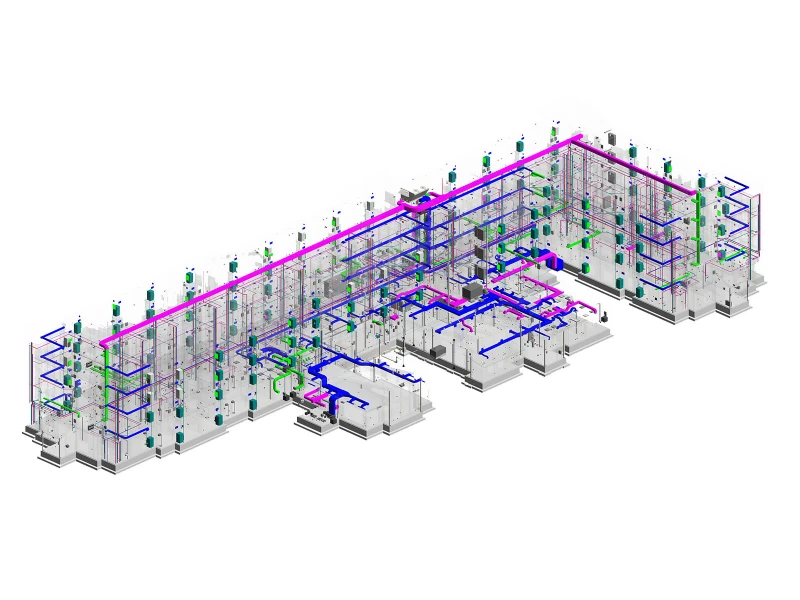

3D-моделирование реконструкции водоснабжения и канализации дома

Почему 3D-моделирование необходимо при реконструкции водоснабжения и канализации

Реконструкция дома — сложный процесс, требующий тщательного планирования, особенно когда речь идет о модернизации инженерных систем. Одним из ключевых инструментов, позволяющих минимизировать ошибки и повысить точность работ, является 3D-моделирование. Этот метод особенно важен при проектировании систем водоснабжения и канализации, где малейшие неточности могут привести к серьезным проблемам в эксплуатации.

Преимущества 3D-моделирования в реконструкции инженерных систем

Использование трехмерных моделей при реконструкции дома позволяет:

• Точно визуализировать расположение труб и узлов — это исключает конфликты между коммуникациями и строительными конструкциями.
• Оптимизировать расход материалов — расчет длины труб, количества фитингов и других элементов становится более точным.
• Снизить риск ошибок при монтаже — рабочие могут ориентироваться на готовую модель, а не на чертежи.
• Упростить согласование проекта — 3D-визуализация делает проект понятным для заказчиков и контролирующих органов.

Как 3D-моделирование помогает в проектировании водоснабжения и канализации

При реконструкции дома инженерные системы часто требуют полной замены или адаптации под новые условия. 3D-моделирование позволяет:

1. Проанализировать существующую разводку — сканирование помещений и создание цифровой модели помогают выявить устаревшие или поврежденные участки.
2. Спроектировать новые трассы с учетом нагрузок — программа автоматически рассчитывает пропускную способность труб и оптимальные углы наклона.
3. Имитировать работу системы — можно проверить, как поведет себя канализация при пиковых нагрузках или как распределится давление в водопроводе.

Программное обеспечение для 3D-моделирования инженерных систем

Для создания точных моделей водоснабжения и канализации используются специализированные программы, такие как:

• Revit — позволяет проектировать системы с учетом строительных конструкций.
• AutoCAD Civil 3D — подходит для сложных проектов с большим количеством коммуникаций.
• SolidWorks — используется для детализации узлов и соединений.
• BIM-системы — интегрируют данные о всех инженерных сетях в единую модель.

Этапы создания 3D-модели для реконструкции

Процесс моделирования инженерных систем включает несколько шагов:

1. Сбор исходных данных — замеры помещений, анализ состояния существующих коммуникаций.
2. Создание базовой модели дома — построение стен, перекрытий, фундамента.
3. Размещение инженерных систем — прокладка труб, установка сантехнического оборудования.
4. Проверка на коллизии — выявление пересечений с другими системами (электрика, вентиляция).
5. Корректировка и утверждение — внесение правок и подготовка итоговой документации.

Практические примеры использования 3D-моделирования

Вот несколько ситуаций, где 3D-моделирование оказалось незаменимым:

• Реконструкция старого дома с чугунной канализацией — модель помогла точно определить места врезки новых пластиковых труб без повреждения несущих конструкций.
• Перепланировка с переносом санузла — программа рассчитала оптимальный уклон труб, чтобы избежать засоров.
• Интеграция системы водоподготовки — 3D-визуализация позволила компактно разместить фильтры и насосы в ограниченном пространстве.

Ошибки, которых помогает избежать 3D-моделирование

Без трехмерного проектирования высок риск столкнуться с такими проблемами:

• Несоответствие диаметров труб — приводит к снижению давления или перегрузке системы.
• Неправильные уклоны канализации — вызывают застои и частые засоры.
• Конфликты с другими коммуникациями — например, пересечение водопровода с электропроводкой.
• Ошибки в расчетах гидравлики — могут сделать систему неработоспособной.

Будущее 3D-моделирования в реконструкции домов

Технологии продолжают развиваться, и в ближайшие годы можно ожидать:

1. Использование искусственного интеллекта для автоматического проектирования оптимальных схем.
2. Интеграцию с IoT-устройствами — модели будут учитывать данные с датчиков реальных систем.
3. Дополненную реальность — наложение 3D-модели на реальное помещение через AR-очки для удобства монтажников.
