3D-визуализация коммуникаций при реконструкции дома

Современные технологии: 3D-визуализация коммуникаций в реконструкции дома

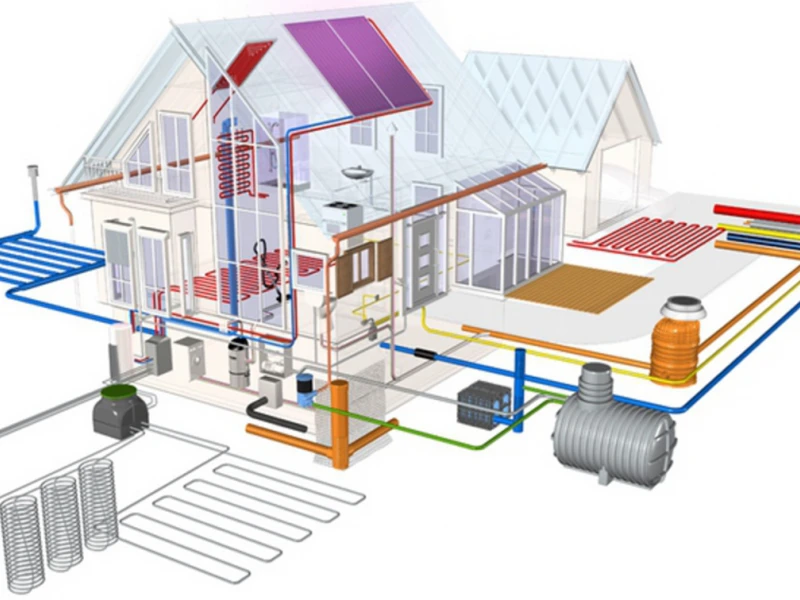

Реконструкция дома — сложный процесс, требующий точного планирования, особенно когда речь идет об инженерных коммуникациях. Современные технологии, такие как 3D-моделирование, позволяют значительно повысить точность и эффективность работ. В этой статье мы рассмотрим, как применение 3D-моделей инженерных систем помогает избежать ошибок, сократить сроки и снизить затраты при реконструкции.

Преимущества 3D-моделирования инженерных коммуникаций

Использование 3D-моделей при реконструкции дома дает ряд значительных преимуществ:

• Высокая точность проектирования — исключаются ошибки, связанные с несоответствием чертежей реальным условиям.
• Визуализация сложных узлов — можно заранее увидеть, как будут располагаться трубы, кабели и вентиляция.
• Оптимизация материалов — расчеты в 3D позволяют точно определить необходимое количество труб, проводов и других элементов.
• Снижение затрат на переделки — минимизация ошибок сокращает расходы на исправление недочетов.
• Координация между специалистами — все участники проекта работают с единой моделью, что исключает нестыковки.

Как создается 3D-модель инженерных систем?

Процесс разработки 3D-модели включает несколько этапов:

1. Сбор исходных данных — замеры помещений, изучение существующих коммуникаций.
2. Создание цифровой модели здания — построение каркаса дома с учетом архитектурных особенностей.
3. Проектирование инженерных сетей — размещение трубопроводов, электропроводки, вентиляции и других систем.
4. Проверка на коллизии — выявление и устранение пересечений между разными коммуникациями.
5. Генерация рабочих чертежей — подготовка документации для строителей.

Какие программы используются для 3D-моделирования?

Для создания точных моделей инженерных коммуникаций применяются специализированные программы:

• Revit — мощный инструмент для проектирования всех видов инженерных систем.
• AutoCAD MEP — позволяет проектировать механические, электрические и сантехнические сети.
• Navisworks — используется для проверки коллизий и координации между разными системами.
• SketchUp — удобен для визуализации, но менее точен в расчетах.

Примеры применения 3D-моделирования при реконструкции

Рассмотрим несколько ситуаций, где 3D-моделирование значительно упрощает реконструкцию:

• Замена старых труб — модель помогает определить оптимальный маршрут прокладки без повреждения несущих конструкций.
• Интеграция новых систем — например, добавление кондиционирования в старом доме без ущерба для существующей электропроводки.
• Реконструкция подвала — моделирование позволяет заранее спланировать разводку канализации и вентиляции.

Сравнение традиционного проектирования и 3D-моделирования

Чтобы понять разницу между старыми и новыми методами, рассмотрим ключевые отличия:

1. Точность — 2D-чертежи часто содержат ошибки, тогда как 3D-модель позволяет увидеть все нюансы.
2. Скорость внесения изменений — в цифровой модели корректировки делаются за минуты.
3. Наглядность — строители лучше понимают проект, когда видят его в 3D.
4. Стоимость — несмотря на высокую цену программного обеспечения, 3D-моделирование экономит деньги за счет сокращения ошибок.

Перспективы развития 3D-моделирования в реконструкции

Технологии не стоят на месте, и в ближайшие годы можно ожидать:

• Использование BIM (Building Information Modeling) — комплексное управление данными о здании на всех этапах.
• Виртуальная и дополненная реальность — возможность "погружения" в модель для детальной проверки.
• Автоматизация расчетов — программы будут самостоятельно подбирать оптимальные решения.
