Фундаментные подушки из монолитного бетона

Ошибки при строительстве фундаментных подушек из монолитного бетона

Фундаментные подушки из монолитного бетона – это важный элемент конструкции, обеспечивающий равномерное распределение нагрузки от здания на грунт. Одним из ключевых этапов их возведения является армирование, которое значительно увеличивает прочность и долговечность основания. В этой статье мы разберём технологию армирования фундаментных подушек, основные правила и распространённые ошибки, которые могут привести к снижению надёжности конструкции.

Назначение армирования фундаментных подушек

Армирование фундаментных подушек выполняет несколько важных функций:

• Повышение прочности на изгиб и растяжение – бетон хорошо работает на сжатие, но плохо сопротивляется растягивающим нагрузкам. Арматурный каркас компенсирует этот недостаток.
• Предотвращение трещинообразования – правильно уложенная арматура минимизирует риск появления трещин при усадке и подвижках грунта.
• Равномерное распределение нагрузок – металлические стержни помогают перераспределить давление от стен и колонн по всей площади подушки.

Материалы для армирования

Для создания арматурного каркаса используются:

• Стальная арматура класса А400 (АIII) – рифлёные стержни диаметром 10–16 мм для продольного армирования.
• Гладкая арматура класса А240 (АI) – диаметром 6–8 мм для поперечных связей.
• Вязальная проволока – для фиксации стержней в каркасе.
• Пластиковые фиксаторы – обеспечивают защитный слой бетона вокруг арматуры.

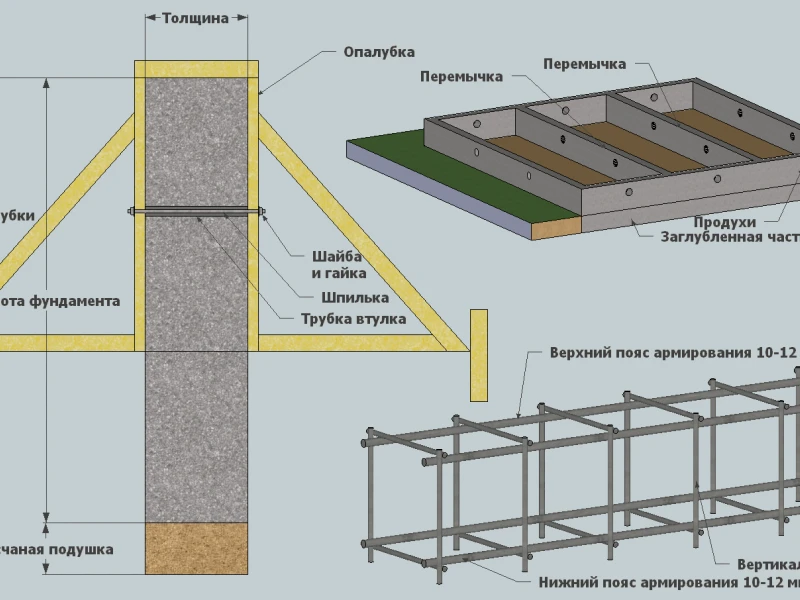

Технология армирования фундаментных подушек

Процесс армирования включает несколько этапов:

1. Подготовка основания – уплотнение грунта, устройство песчано-гравийной подушки.
2. Разметка и установка опалубки – чёткое соблюдение геометрических размеров.
3. Укладка нижнего арматурного пояса – стержни укладываются с шагом 150–200 мм.
4. Монтаж вертикальных связей – установка хомутов или отдельных стержней для создания пространственного каркаса.
5. Укладка верхнего арматурного пояса – повторяет схему нижнего, стержни соединяются с вертикальными элементами.
6. Фиксация защитного слоя – использование пластиковых фиксаторов (30–50 мм от опалубки).
7. Проверка каркаса перед бетонированием – контроль геометрии, отсутствия смещений.

Основные правила армирования

• Минимальный диаметр арматуры – не менее 10 мм для рабочих стержней.
• Защитный слой бетона – не менее 30 мм для фундаментов в нормальных условиях.
• Перехлёст стержней – не менее 30 диаметров арматуры (300 мм для Ø10 мм).
• Отсутствие загрязнений на арматуре – масло, ржавчина, лёд ухудшают сцепление с бетоном.
• Жёсткая фиксация каркаса – исключение смещений при заливке бетона.

Распространённые ошибки

При армировании фундаментных подушек часто допускают следующие ошибки:

1. Недостаточное заглубление арматуры – стержни расположены слишком близко к поверхности, что приводит к коррозии.
2. Отсутствие связей между поясами – верхняя и нижняя сетки не соединены, каркас работает неэффективно.
3. Использование неподходящей арматуры – гладкие стержни вместо рифлёных, недостаточный диаметр.
4. Неправильный перехлёст стержней – слишком короткие нахлёсты (менее 30 диаметров).
5. Отсутствие фиксаторов защитного слоя – арматура смещается при заливке, оголяется в бетоне.
6. Игнорирование угловых зон – недостаточное усиление мест концентрации напряжений.

Особенности армирования в разных условиях

В зависимости от типа грунтов и нагрузок технология может корректироваться:

• Пучинистые грунты – увеличение диаметра арматуры (до 16 мм), уменьшение шага сетки (до 150 мм).
• Высокие нагрузки – применение двухслойного армирования с усиленными вертикальными связями.
• Агрессивные среды – использование арматуры с антикоррозионным покрытием или композитных материалов.
