Фундаментные подушки из щебня: расчет и монтаж

Фундаментные подушки из щебня – это важный элемент строительства, обеспечивающий устойчивость и долговечность основания здания. Они служат для равномерного распределения нагрузки, дренажа и защиты от морозного пучения грунта. В этой статье рассмотрим виды щебёночных подушек, их особенности и технологию укладки.

Виды щебёночных фундаментных подушек

Щебёночные подушки классифицируются по нескольким критериям, включая тип щебня, толщину слоя и назначение. Основные виды:

• Гранитный щебень – наиболее прочный вариант, подходит для тяжёлых зданий и сложных грунтов.
• Гравийный щебень – менее прочен, но дешевле, применяется в частном строительстве.
• Известняковый щебень – самый доступный, но подходит только для лёгких построек на стабильных грунтах.

Также подушки различают по толщине:

• Тонкослойные (15–20 см) – для лёгких сооружений.
• Средние (30–40 см) – для жилых домов.
• Усиленные (50 см и более) – для промышленных объектов.

Особенности щебёночных подушек

Использование щебня в качестве подушки фундамента имеет ряд преимуществ:

• Дренажная функция – щебень предотвращает скопление воды у основания.
• Устойчивость к пучению грунта – снижает риск деформации фундамента зимой.
• Простота укладки – не требует сложного оборудования.
• Доступность материала – щебень дешевле бетонных аналогов.

Однако есть и ограничения:

• Не подходит для болотистых и сильно подвижных грунтов.
• Требует тщательной трамбовки.

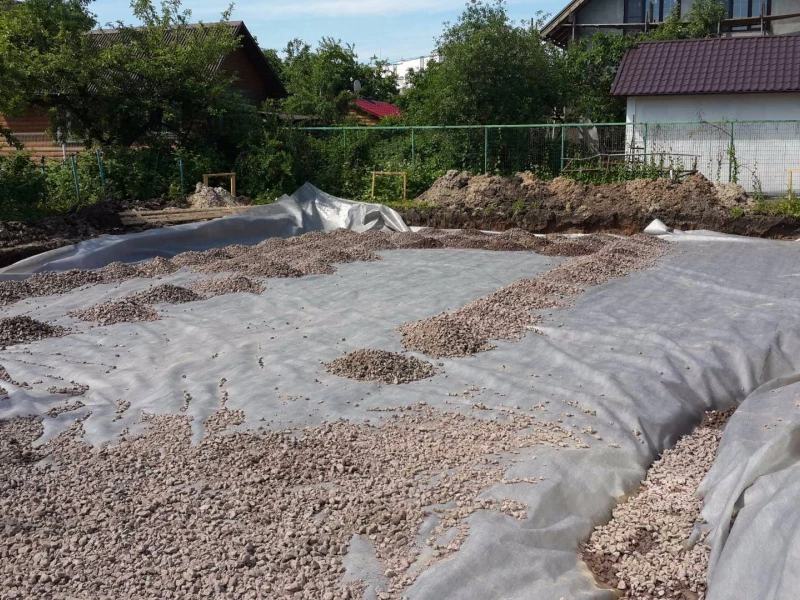

Технология укладки щебёночной подушки

Правильная укладка щебня – залог надёжности фундамента. Рассмотрим пошаговый процесс:

1. Подготовка котлована – выравнивание дна и удаление растительного слоя.
2. Укладка геотекстиля (опционально) – для предотвращения смешивания щебня с грунтом.
3. Засыпка первого слоя (крупная фракция 40–70 мм) – толщина 15–20 см.
4. Трамбовка виброплитой – до достижения плотности 1,6–1,8 т/м³.
5. Засыпка второго слоя (мелкая фракция 5–20 мм) – толщина 10–15 см.
6. Повторная трамбовка – для устранения пустот.
7. Проверка уровня – отклонение не должно превышать 10 мм на 2 м.

Важные нюансы:

• Для трамбовки лучше использовать механизированный инструмент.
• При высоком УГВ рекомендуется дренажная система по периметру.
• Минимальная ширина подушки должна превышать ширину фундамента на 20–30 см.

Расчёт толщины и объёма щебня

Для определения параметров подушки учитывают:

• Тип грунта (глина требует большей толщины).
• Массу здания (расчёт нагрузки на 1 м²).
• Глубину промерзания.

Пример расчёта для дома 6×8 м:

1. Площадь подушки: 6,5 м × 8,5 м = 55,25 м² (с учётом выступов).
2. Толщина слоя: 0,3 м (для суглинка).
3. Объём щебня: 55,25 × 0,3 = 16,575 м³.
4. С учётом уплотнения (+20%): 16,575 × 1,2 ≈ 20 м³.
